機柜內部如何布置？常見型號機柜設備布局圖詳解
|
| 時間： 2021-09-30 |
|

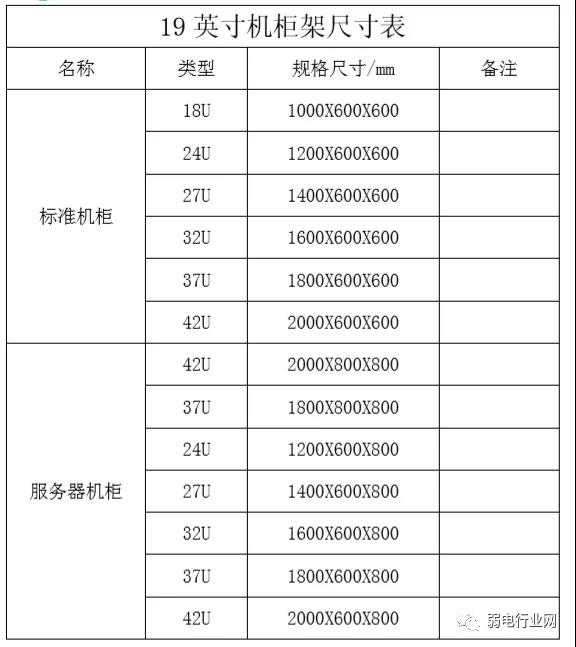

本期我們將通過常見的布局實例，和大家一起來詳細了解下關于機柜的內部的布局。 一、機柜內的走線布局 1、常見機柜的型號 規定的尺寸是服務器的寬（48.26cm＝19 英寸）與高（4.445cm 的倍數）。 由于寬為 19 英寸，所以有時也將滿足這一規定的機架稱為“19 英寸機架”。厚度以 4.445cm 為基本單位，1U 就是4.445cm。具體見下表：
2、機柜內設備的安裝布局及要求：

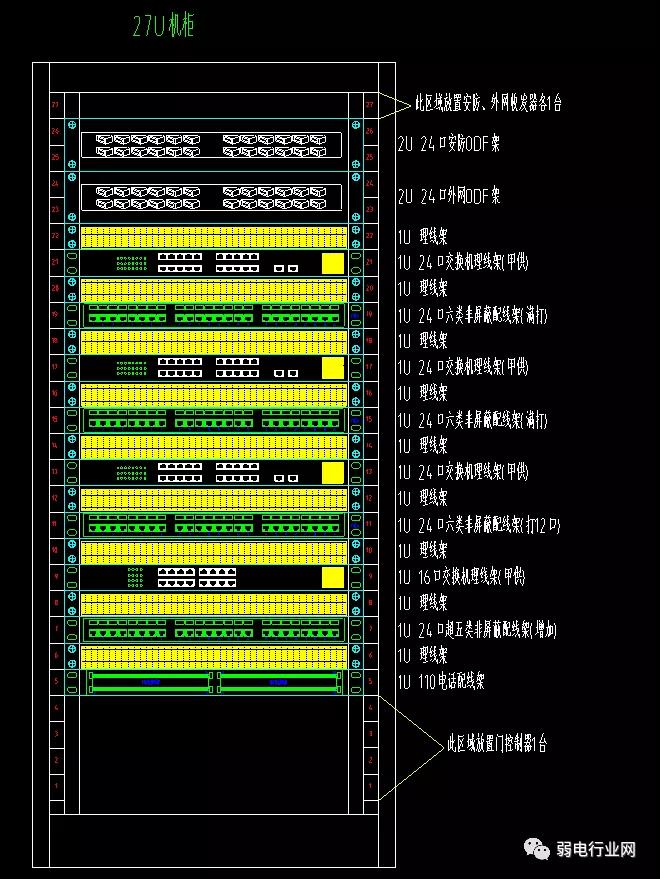

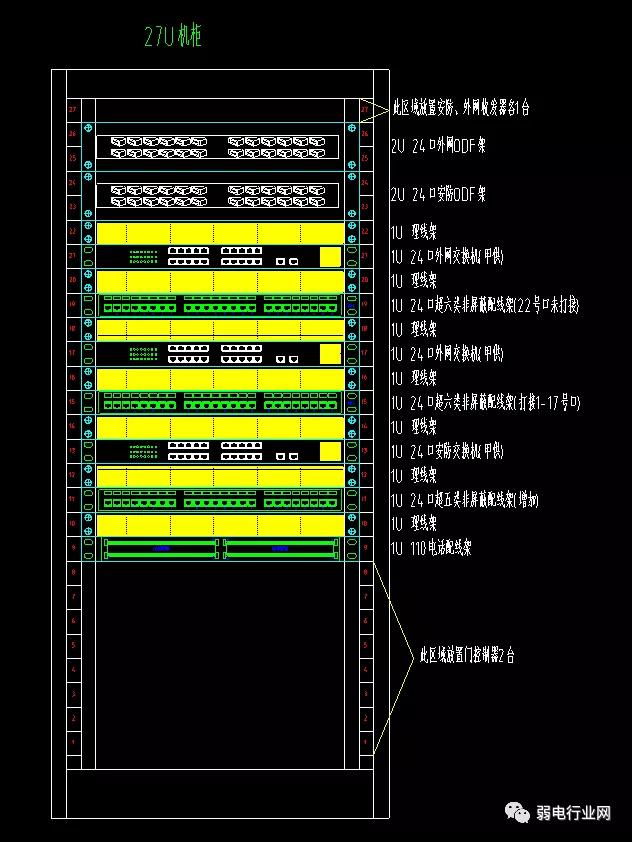

1、機柜由上到下主要分為四個區域：交流分配單元、配線架、有源設備、光纜終端盒。 2、交流配電單元從安全性的要求放在機柜的最上端。 3、語音及網絡配線架安裝在易于操作的位置，放在交流配電單元的下面。 4、配線架往下為有源設備區：差不多的設備根據功能及線纜鏈接需要安排位置，比如交換機，路由器、網橋三者是一一鏈接的，為了防止信號線的交叉及功能區域的易于維護，最好的排列順序從下往上是網橋-路由器-交換機。 大的設備安裝在機柜下部，并且使用機柜托盤承重。光纖收發器由于體積小，數量多，無法在機柜里面固定安裝，也放在托盤上安裝。 5、最底層放光纜終端盒，也放在托盤上安裝。 二、常用型號機柜設備布局實例 這里面我們列舉下，27U、42U、47U機柜的布局CAD圖詳解。 27U機柜：

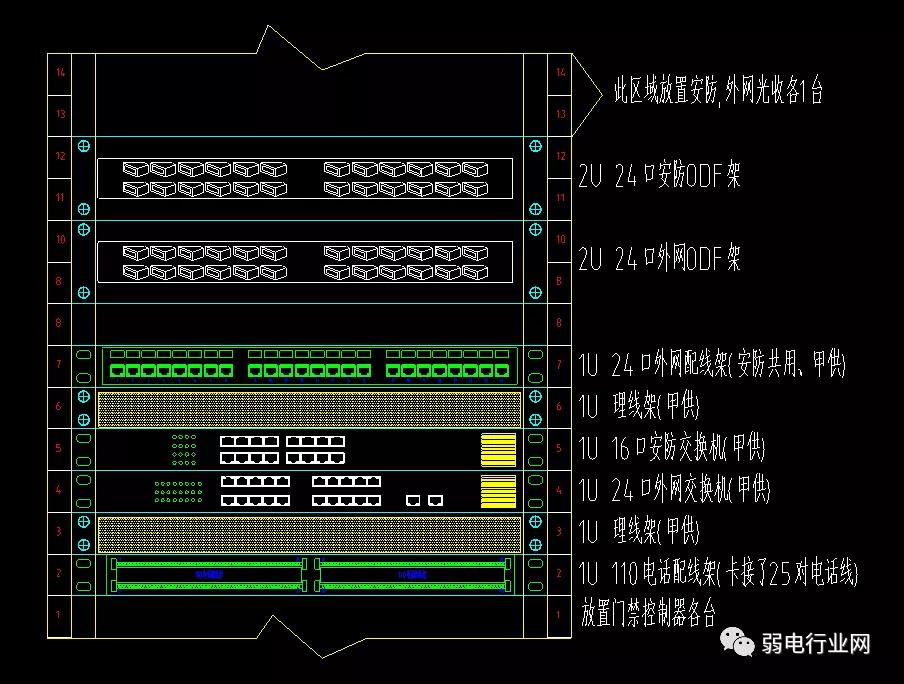

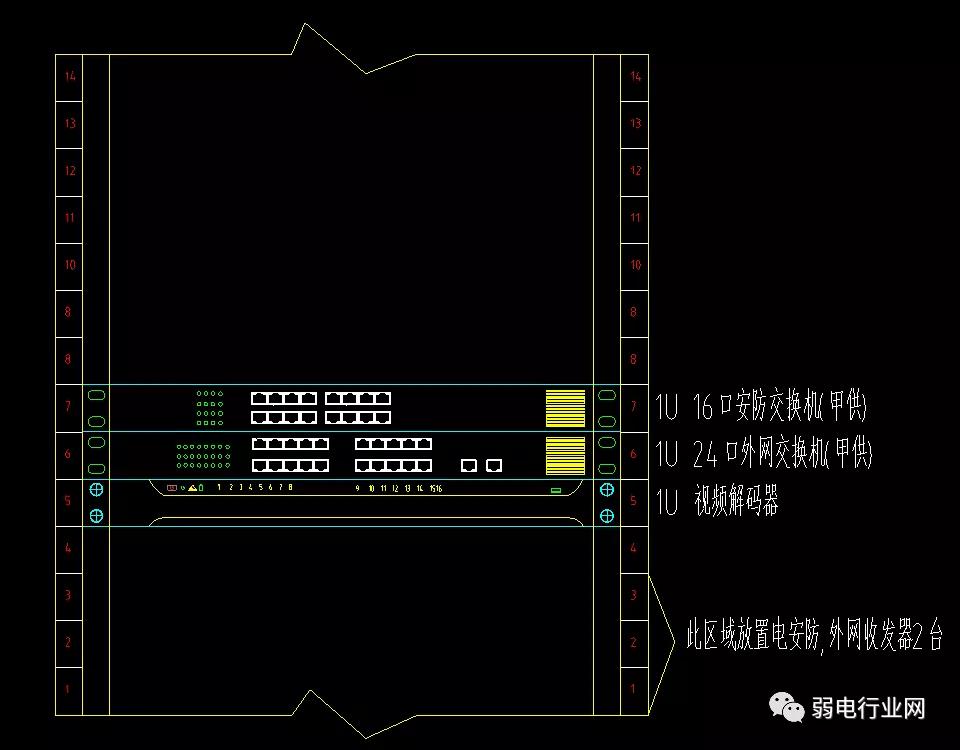

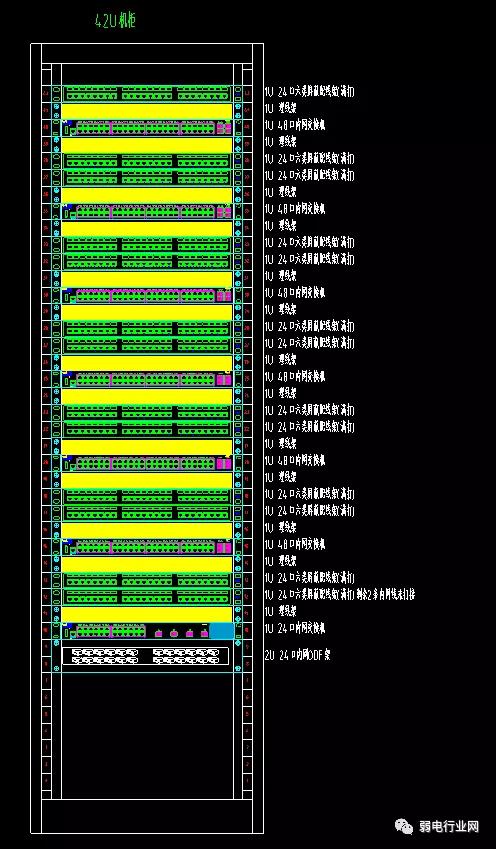

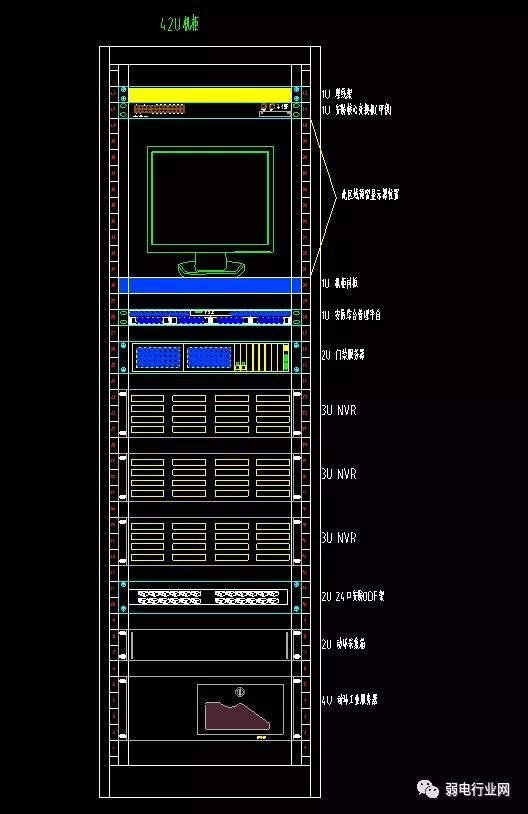

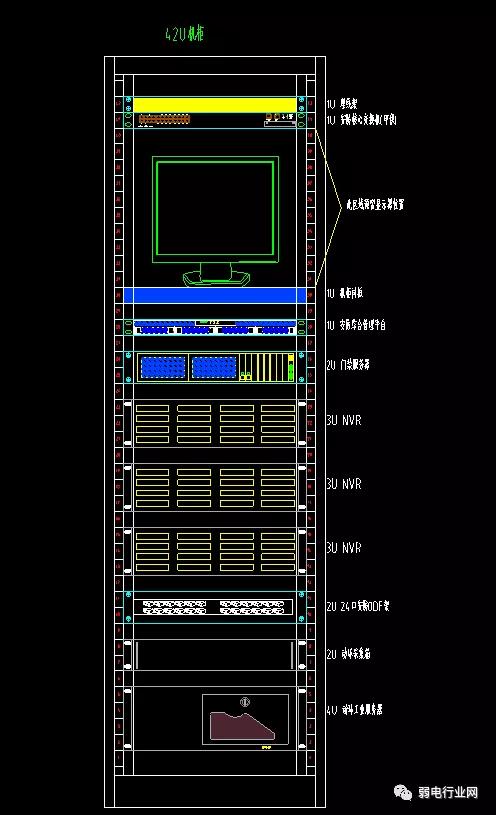

42U機柜：

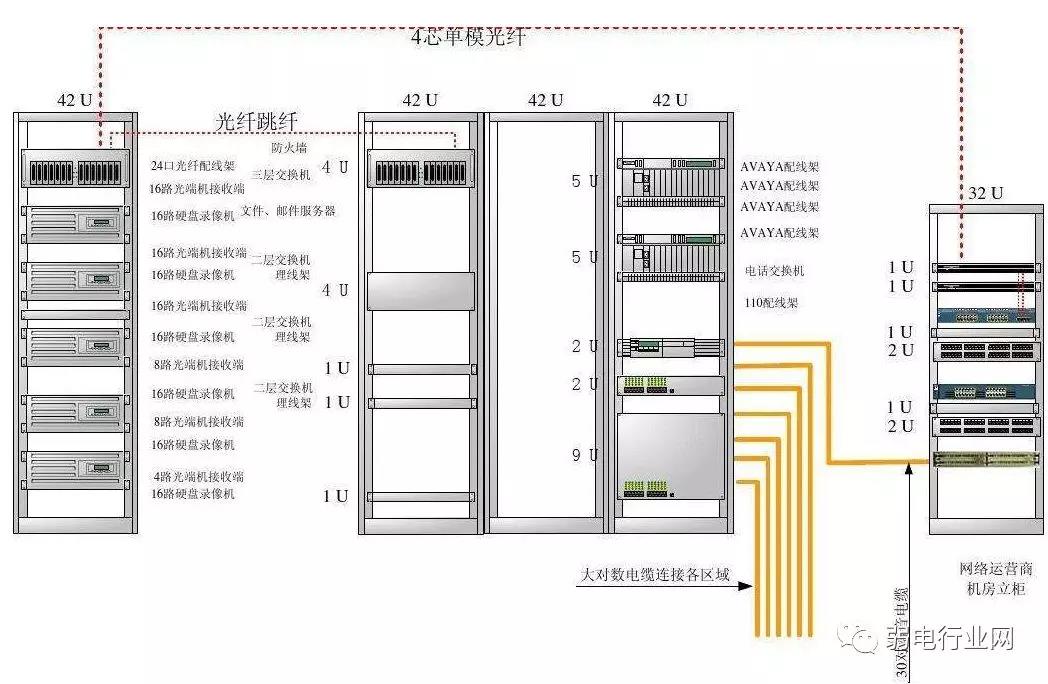

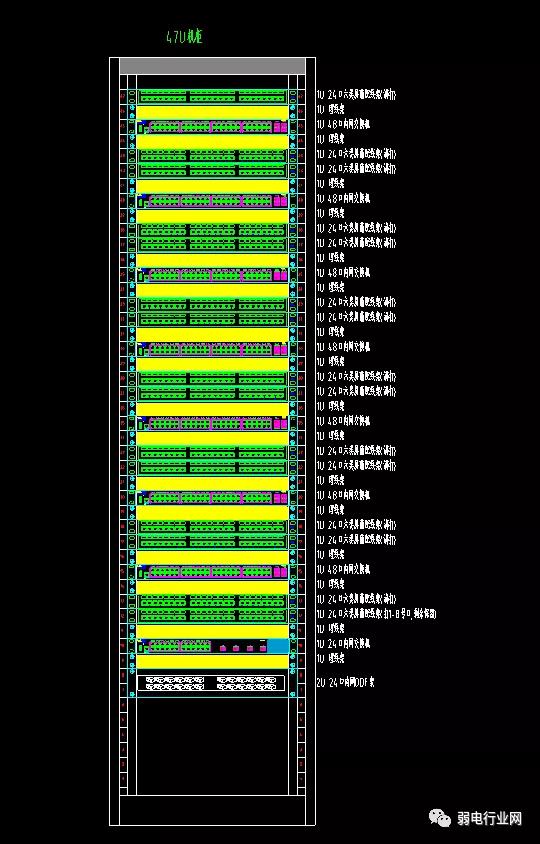

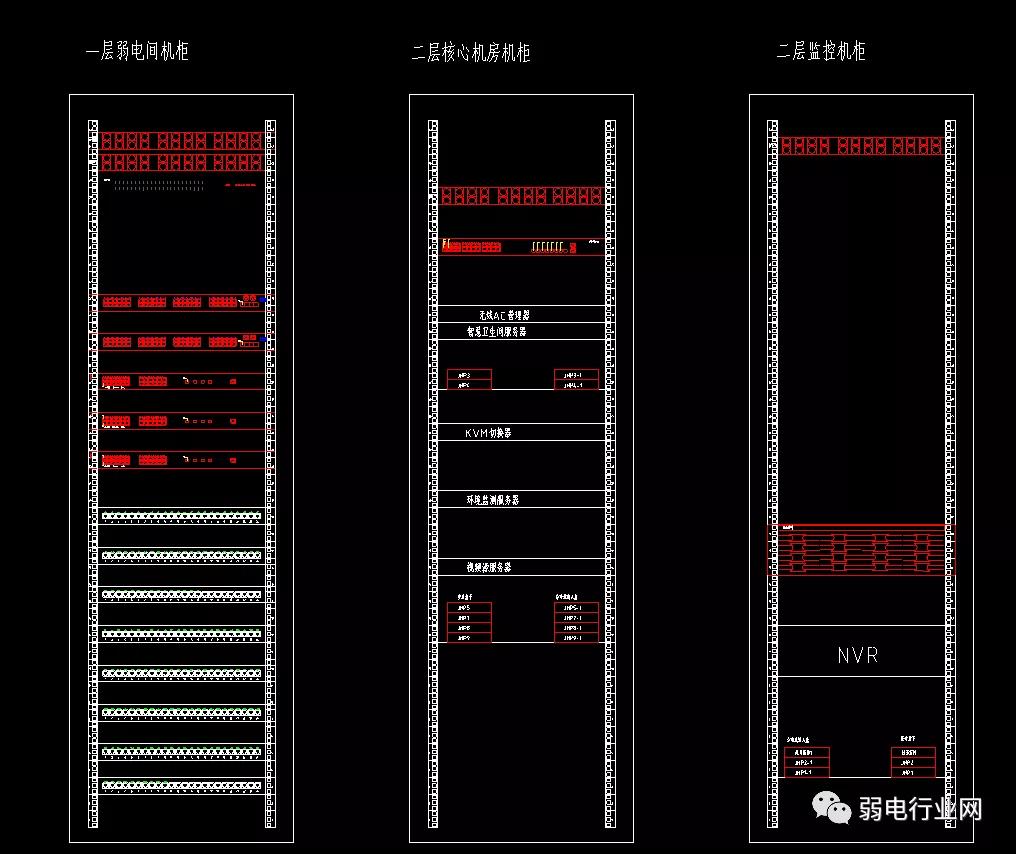

47U機柜：
|
